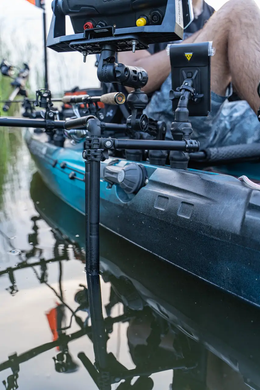

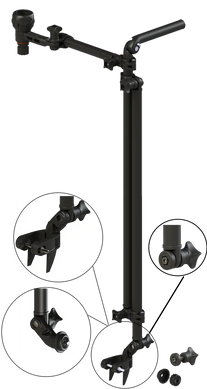

Универсальный бортовой держатель датчика эхолота FASTEN в сборке с замком (LSp1100) подходит для установки на различные типы плавсредств и поддерживает широкий спектр трансдьюсеров. В комплекте представлены крепления, включая боковое крепление с болтом 50 мм, радиусными шайбами, ручкой-гайкой, раздвижную систему с радиусными шайбами и поворотными кронштейнами, а также специальные крепежи для трансдьюсера Garmin Panoptix LiveScope.

Конструкция

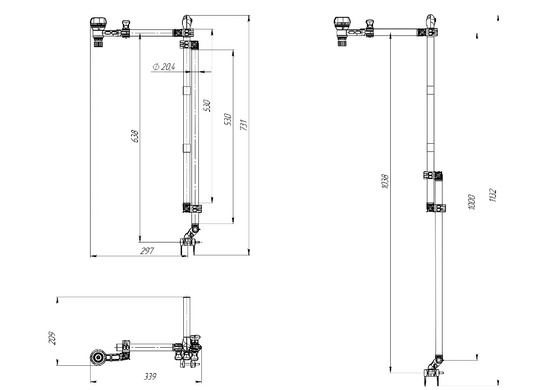

Основу конструкции составляют две эксцентриковые трубы диаметром 20,4 мм и длиной 530 и 170 мм, соединенные хомутами. В сборку включена дополнительная труба длиной 120 мм, которая соединена наклонным шарниром с шлицами 7,5°, а также замок, соединенный поворотным механизмом с трубами со шлицами 7,5°. Внешние шлицы адаптера и внутренние шлицы замка имеют угол 30°. Для фиксации поворотов предусмотрены пять ручек-гаек. Основные элементы изготовлены из армированного стекловолокном полиамида, трубы — из анодированного алюминия с порошковым покрытием. Крепежи (болты, гайки и пружина) выполнены из нержавеющей стали А2, кроме пяти латунных гаек M6.

Механизм фиксации платформы работает по принципу ROLL & LOCK: корпус замка поворачивается против часовой стрелки, что переводит фиксатор в открытое состояние. Адаптер вставляется до упора, после чего замок поворачивается обратно, фиксируя шлицы адаптера. Конструкция держателя позволяет настраивать параметры под индивидуальные потребности: регулировать ширину борта и глубину погружения, которая может достигать 1 метра. Для удобства управления держатель оснащен ручкой, позволяющей менять угол сканирования с поворотом на 360°. Эта функция особенно важна для моделей трансдьюсеров, таких как Garmin Panoptix LiveScope™, которые поддерживают нижнее и боковое сканирование и отображают рыбу в реальном времени. Адаптер для фиксации конструкции совместим с замками и монтажными системами BORIKA FASTen и может быть адаптирован для других популярных монтажных систем, таких как SCOTTY, RAM, RAILBLAZA, YakAttack.

Советы по установке и уходу

Для продления срока службы устройства рекомендуется после использования в морской воде промывать его пресной водой.
