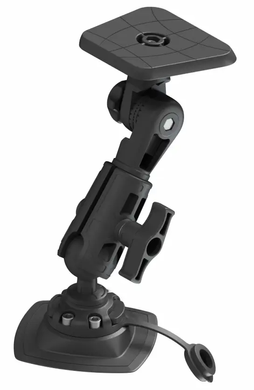

Платформа Borika FASTEN для эхолотов до 7″ с шаровым соединением и набором для монтажа на лодке ПВХ (SLr223) представляет собой продуманное решение для точного позиционирования эхолота. В набор входят сама платформа SLt223, адаптер SBa038 и монтажную площадку FMp224. Конструкция обеспечивает максимальную свободу в регулировке: платформа поворачивается на 360° вокруг своей оси, а угол наклона можно изменять с шагом 7,5°. Шаровое соединение адаптера позволяет перемещать платформу по сфере и закреплять устройство в удобном положении, гарантируя надежность и стабильность на воде.

Конструкция платформы для эхолота и материалы

Платформа FASTEN SLr223 имеет прочные стенки толщиной 3 мм и размеры 106 × 98 мм. Она соединяется с адаптером через шлицевое соединение с фиксированным углом наклона 27,7°, а также оснащена двумя шайбами Dp230 с шлицами 7,5°, шестигранной ручкой, болтом M655 DIN 933 и гайкой M6 DIN 934. Внешние шлицы адаптера надежно входят в переходник с шаром диаметром 38 мм (1,5 дюйма), который фиксируется замком монтажной системы.

Сила сжатия регулируется с помощью двугранной ручки-гайки и болта M860 DIN 933, а все соединения дополнительно оснащены пружинами для повышения надежности. Платформа изготовлена из армированного стекловолокном полиамида, что обеспечивает высокую прочность и жесткость конструкции. На обратной стороне платформы нанесены уплотнения, которые помогают точно совпадать с крепежными отверстиями популярных моделей эхолотов.

Универсальная монтажная система FMp224

Монтажная система FMp224 разработана специально для надувных лодок из ПВХ и позволяет надежно фиксировать аксессуары. В комплект FASTEN SLr223 входят замок FASTen fs219 и монтажная площадка размером 110 × 110 мм, армированная полиамидной шайбой и покрытая ПВХ для защиты поверхности лодки. Конструкция подходит для крепления на баллонной поверхности и рассчитана на средние нагрузки.

Система совместима с аксессуарами для лодки FASTen (Borika), а также оборудованием сторонних брендов, таких как SCOTTY, RAM, RAILBLAZA и YakAttack. Закрепление аксессуаров максимально простое: достаточно перевести фиксатор в положение UNLOCK, вставить адаптер до упора и зафиксировать в положении LOCK.

Замок и площадка соединяются четырьмя винтами M6 × 20 DIN 912 и гайками M6 DIN 934. Пластиковые элементы выполнены из армированного стекловолокном полиамида, защитная крышка замка и покрытие площадки — из прочного ПВХ. Шар адаптера имеет полиуретановое покрытие, а все крепежные элементы изготовлены из нержавеющей стали марки А2, за исключением латунной гайки M6 DIN 934.
