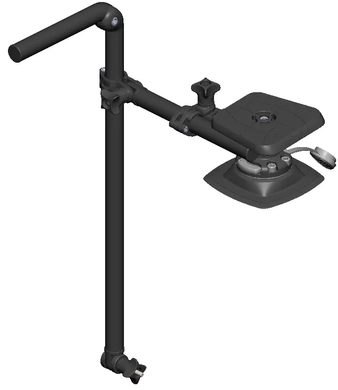

Комплект Borika FASTEN для установки эхолота до 7″ и держателя датчика вдоль борта лодки ПВХ FTp601 (Ft601 + FMp224) предназначен для комфортного и надёжного монтажа компактного эхолота с экраном до 7″ и держателя датчика вдоль борта надувной лодки. Универсальный держатель подходит для большинства популярных моделей датчиков: Lowrance, Raymarine, Garmin и Humminbird. Благодаря адаптеру BORIKA FASTen установка и демонтаж держателя трансдьюсера выполняется быстро и без необходимости полной разборки конструкции. Пользователь может легко регулировать глубину погружения датчика до 40 см, а также закреплять держатель на бортах диаметром до 30 см с помощью простых хомутовых креплений. Для удобного сканирования в комплекте монтажа эхолота предусмотрена ручка, позволяющая менять угол наклона датчика.

Конструкция и материалы

Комплект включает платформу Ft601 и монтажную систему FMp224, которая состоит из платформы размером 106 × 98 мм, трубы Ø 20,4 мм длиной 170 мм, двухэлементного хомута и двух труб Ø 20,4 мм длиной 400 и 120 мм. Фиксация конструкции осуществляется с помощью четырёхгранных ручек-гайк. Держатель датчика эхолота Фастен оснащён полиуретановыми шайбами, болтом M650 DIN 931 и ручкой-гайкой для надёжного крепления.

В комплекте FASTEN Ft601 + FMp224 также идут дополнительные крепёжные элементы: 3 болта M635 DIN 933 и набор винтов с гайками различных размеров. Площадь приклеивания платформы – 110 × 110 мм, выполнена из ПВХ с усилением полиамидной шайбой. Основные детали изготовлены из армированного стекловолокном полиамида, труба – из алюминиевого сплава с анодированием и порошковым покрытием, а крепёж – из нержавеющей стали марки А2 (кроме латунных гаек M5 и M6 DIN 934).

На платформе предусмотрены утолщённые зоны, совпадающие с монтажными отверстиями большинства моделей эхолотов, что облегчает установку. Платформа вращается на 360° вокруг оси адаптера, позволяя оперативно менять положение монитора и избегать бликов. Толщина стенки платформы – 3 мм, что обеспечивает высокую прочность и долговечность конструкции. Датчик фиксируется на держателе с помощью болта длиной 50 мм, полиуретановых шайб и ручки-гайки.

Система FMp224 включает замок для аксессуаров Fs219 и платформу из ПВХ 110 × 110 мм с полиамидной усиленной шайбой, которая приклеивается к поверхности баллона лодки. Замок соединяется с платформой при помощи четырёх винтов, гарантируя прочность и надёжность. Замок совместим со всеми лодочными аксессуарами Фастен и с продукцией других брендов (SCOTTY, RAM, RAILBLAZA, YakAttack) через переходные адаптеры. Дополнительно предусмотрено вращение аксессуаров с шагом 30° вокруг оси адаптера.

Инструкции по монтажу и эксплуатации

Платформа приклеивается к баллону ПВХ в соответствии с пошаговой инструкцией и готова к использованию на следующий день. Установка проста: переведите фиксатор в положение UNLOCK, вставьте адаптер и зафиксируйте в положении LOCK. Для крепления парных аксессуаров, например троллинговых стоек, рекомендуется размещать системы FMp224 с шагом 305 мм. Эхолот фиксируется на платформе для эхолота Фастен саморезами, с возможностью выбора точек крепления по утолщённым зонам или любой другой удобной поверхности.

Держатель трансдьюсера легко складывается для транспортировки, а после использования в морской воде рекомендуется промыть конструкцию пресной водой для увеличения срока службы.
